회로 이야기 제3회. 회로 설계의 필수 무기 SPICE 시뮬레이션 이해하기

지난 회에서는 회로 설계에 사용되는 기본적인 부품들과 각각의 특성에 대해 간략하게 살펴보았습니다.



이번 회에서는 본격적으로 회로 이야기를 시작하기에 앞서, 전자 관련 기업이나 대학의 관련 학과에서 회로를 설계하고 검증할 때 없어서는 안 될 필수 설계 도구인 SPICE에 대해 소개합니다.



실제 회로를 제작하기 전에 설계한 회로가 원하는 대로 동작하는지 미리 확인하고, 다양한 조건에서 회로의 특성을 분석하기 위해 SPICE 시뮬레이션은 회로 설계 과정에서 매우 중요한 역할을 합니다.



1. 왜  전자회로 설계에서 SPICE가 필수일까?

스마트폰, 전기차, AI 반도체에 이르기까지 우리가 매일 사용하는 첨단 기기의 중심에는 수억 개의 트랜지스터로 이루어진 전자회로가 있습니다.



과거에는 브레드보드(일명 빵판)나 테스트용 PCB 보드에 부품을 직접 납땜하고 오실로스코프로 파형을 측정하며 회로를 검증했습니다.



하지만 회로의 집적도가 극도로 높아지고 동작 주파수가 kHz에서 GHz 단위로 올라간 현대 전자산업에서는 이러한 방식이 막대한 시간과 비용 손실을 초래합니다.



이때 등장하는 구원투수가 바로 SPICE(Simulation Program with Integrated Circuit Emphasis)입니다.

SPICE는 컴퓨터 상에서 가상의 회로를 구축하고 전압, 전류, 주파수 응답, 온도 변화 등을 정밀하게 예측해 주는 회로 시뮬레이션 표준 소프트웨어입니다.



삼성전자, SK하이닉스, LX세미콘과 같은 국내 대표 반도체·팹리스 기업은 물론, 중소 테크 기업 및 연구소에서도 칩 제작(Tape-out) 전 회로의 안정성을 검증하기 위해 SPICE를 필수적인 설계 도구로 활용하고 있습니다.



전자 회로 설계 시 시뮬레이션 활용의 필요성과 이점

최근 전자 회로 설계 및 평가 영역에서 소프트웨어 시뮬레이션(SPICE)의 활용이 필수화되고 있습니다.

1. 실물 검증의 한계 신호의 고속화와 부품의 소형화 및 표면실장(SMD)화로 인해 기존 브레드보드 기반의 물리적 회로 평가가 비현실적인 환경이 되었습니다.
2. 개발 효율성 및 비용 절감 시뮬레이션을 통해 회로 동작과 특성을 신속하게 파악할 수 있으며, 사전 최적화를 거친 후 실물 평가를 진행함으로써 시제품 제작 횟수, 개발 공수, 전체 개발 기간을 크게 단축할 수 있습니다.
3. 산업 생태계의 지원 이러한 시장 요구에 발맞추어 부품 제조사는 시뮬레이션용 모델 데이터를 적극 제공하고 있으며, 다양한 전문 시뮬레이션 소프트웨어가 폭넓게 활용되고 있습니다.



2. SPICE 시뮬레이션의 핵심 분석 기능 4가지



SPICE 시뮬레이터는 회로의 목적과 환경에 맞게 다양한 해석 기능을 제공합니다. 처음 사용하는 사람이라면 가장 기본이 되는 다음 4가지 핵심 기법을 반드시 숙지해야 합니다.

1. DC 해석 (직류 해석 / Direct Current)
   시간 변화가 없는 정적 상태에서 회로 각 노드의 전압과 전류(동작점)를 계산합니다. 회로가 정상적으로 켜지고 바이어스가 제대로 잡히는지 확인하는 가장 첫 단계입니다.


2. AC 해석 (교류 해석 / Alternating Current)
   주파수 변화에 따른 회로의 신호 증폭률(Gain)과 위상(Phase) 변화를 분석합니다. 오디오 앰프나 통신용 필터 회로의 주파수 특성을 잡을 때 핵심적으로 쓰입니다.


3. 과도 해석 (Transient Analysis)
   시간 흐름에 따른 신호의 파형 변화를 추적합니다. 스위칭 동작, 신호 지연(Delay), 펄스 응답 등 실제 오실로스코프로 측정하는 것과 동일한 결과를 컴퓨터 모니터상에서 실시간으로 확인할 수 있습니다.


4. 몬테카를로 분석 (Monte Carlo Analysis)
   실제 공장에서 생산되는 저항, 콘덴서, 트랜지스터 등은 약 1~5%의 부품 오차(Tolerance)를 가집니다. 몬테카를로 기법은 난수를 활용해 수백~수천 번의 가상 테스트를 수행함으로써, 양산 시 발생할 수 있는 불량률과 수율을 사전에 예측합니다.

3. 응용 시스템 설계(System-Level) vs 반도체 칩 설계(Chip-Level) 시뮬레이션의 차이

회로 시뮬레이션은 설계의 목적과 대상에 따라 응용 시스템 설계(System-Level, PCB 레벨)와 반도체 칩(이하 IC) 설계(칩 레벨)로 명확히 구분됩니다.



첫째, 목적과 대상의 차이입니다.

응용 시스템 시뮬레이션은 상용 IC와 외장 부품(저항, 콘덴서 등)을 PCB 상에 조합하여 완성품 시스템이 의도대로 동작하는지 검증합니다. 반면 IC 설계 시뮬레이션은 칩 내부의 수백만~수십억 개 트랜지스터 수준(TR-level) 동작을 다루며, 실리콘 웨이퍼 상에 회로가 정밀하게 형성되는지 검증합니다.



둘째, 사용하는 SPICE 모델의 출처입니다.

시스템 설계에서는 부품 제조사(ROHM, TI 등)가 공개 제공하는 Macro/Subcircuit 모델을 활용합니다. 반면 IC 설계에서는 파운드리(삼성전자, TSMC 등)가 보안을 전제로 제공하는 정밀 공정 모델(PDK) 및 넷리스트를 사용합니다.



셋째, 수정 비용과 리스크입니다.

PCB 응용 회로는 오작동 시 부품을 교체하거나 기판을 다시 제작하면 되지만, IC 설계는 칩 제작(Tape-out) 후 오류가 발견되면 막대한 재제작 비용과 시간이 소요되므로 극도로 정밀한 PVT(공정·전압·온도) 모의실험이 필수적입니다.

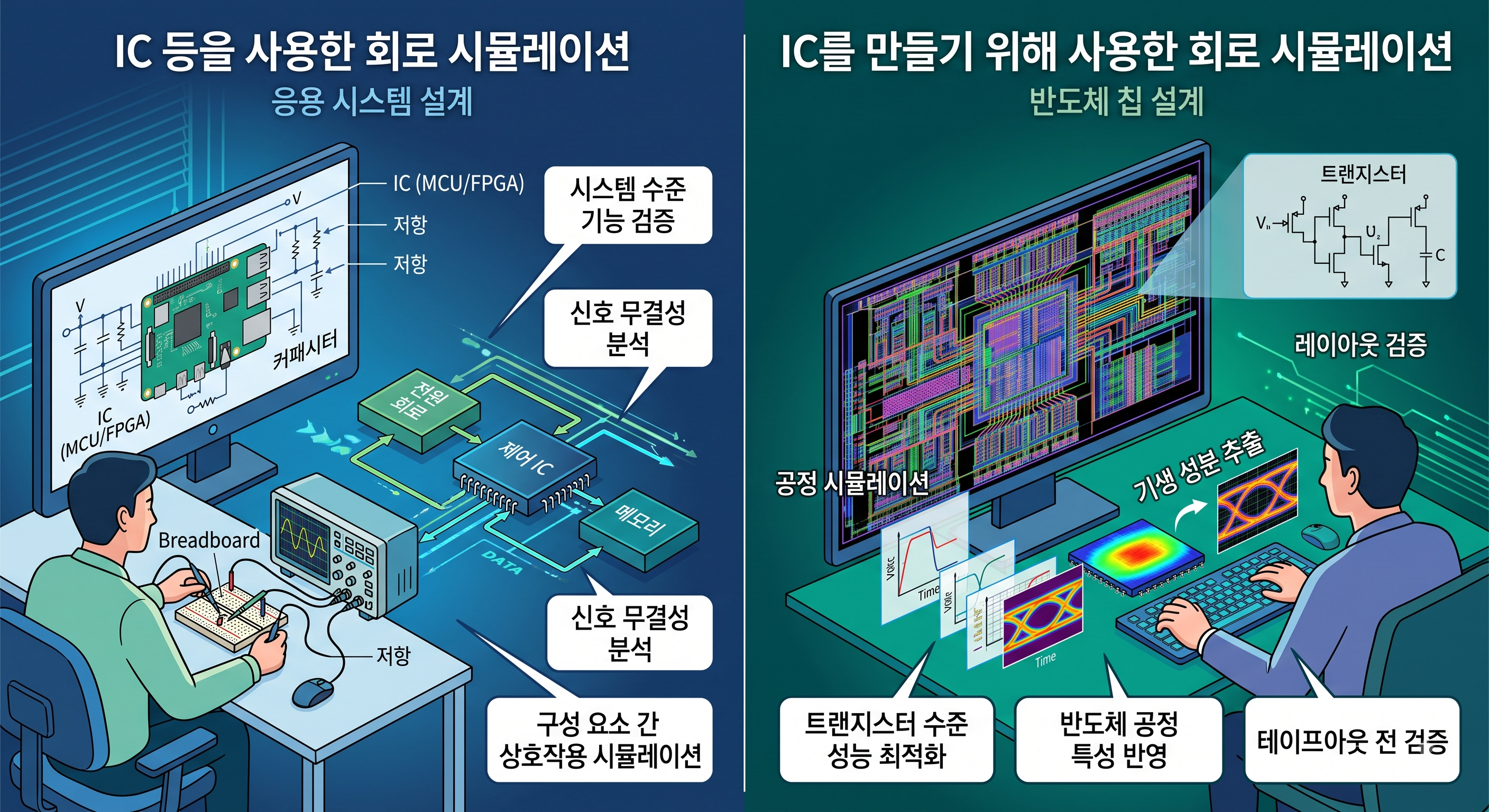

그림: 목적 및 대상에 따른 회로 시뮬레이션의 차이



   [응용시스템 설계와 IC 설계 시의 목적 및 특징에 대한 요약]

1. IC 응용시스템 설계 시뮬레이션 (System-Level)
   • 목적: 이미 상용화된 IC와 외장 부품(저항, 캡, 인덕터 등)을 PCB 상에 조합하여 전체 시스템이 의도대로 동작하는지 검증합니다.
   • 특징: 부품 제조사(TI, ROHM 등)가 제공하는 매크로/서브회로 모델을 사용합니다. IC 내부의 수백~수만 개 트랜지스터를 단순화된 등가 회로나 수식으로 모사하므로 연산 속도가 빠르며, 시스템 수준의 과도 응답이나 주파수 특성을 파악하는 데 집중합니다.
2. IC 제조를 위한 회로 시뮬레이션 (Chip-Level)
   • 목적: Silicon 웨이퍼 상에 소자(트랜지스터,저항 등)를 직접 배치해 새로운 IC 칩 자체를 구현하고 검증합니다.
   • 특징: 파운드리(TSMC, 삼성 등)가 제공하는 공정 키트(PDK)의 정밀 소자 모델(BSIM 등)을 사용합니다. 기생 성분(R, C, L)과 기온·전압·공정 변동(PVT Corner)을 극도로 정밀하게 계산하므로 매우 높은 정확도가 요구되지만 시뮬레이션 연산 시간이 깁니다.

4. 소자 모델 vs 서브회로 모델: 무엇이 다를까?

SPICE 시뮬레이션을 위해서는 시뮬레이터와 함께 각 디바이스의 특성을 담은 SPICE 모델이 필요합니다. 기본적인 소자의 모델은 시뮬레이터에 포함되어 있으며, 특정 트랜지스터나 IC의 모델은 제조사 홈페이지 등에서 제공받을 수 있습니다.



제조사가 제공하는 평가 회로 및 데모 회로를 활용하면 실제 설계를 보다 빠르게 진행할 수 있습니다. 단, 이러한 회로는 특정 시뮬레이터에 맞춰 제공되는 경우가 많으므로 사용 가능한 시뮬레이터를 확인해야 합니다.



회로 시뮬레이션의 정밀도는 반도체 제조사(ROHM, TI, ONsemi 등), 파운드리(삼성, SK Hynix, TSMC 등)가 제공하는 SPICE 모델의 완성도에 따라 결정됩니다.



SPICE 모델은 표현 방식에 따라 두 가지로 나뉩니다.

구분	소자 모델 (Device Model)	서브회로 모델 (Subcircuit Model)
개념	다이오드, BJT 등 기본 소자의 물리적 수식 기반 모델	여러 소자 모델과 물리 수식을 조합한 복합 회로 모델(OPAMP 등)
특징	구조가 단순하고 연산 속도가 매우 빠름	기생 성분이나 복잡한 IC 내부 동작까지 정밀 모사
장단점	빠른 검증에 용이하지만 실제 비선형 특성 반영에 한계	실제 동작 재현성이 뛰어나나 연산 시간이 길고 수렴 에러 가능성 증가





   [실전 팁] 입문자를 위한 추천 SPICE 툴과 에러 대처법

1. 무료 추천 프로그램:
   • LTspice (Analog Devices): 제한 없이 빠른 속도를 자랑하며 대학생 및 전공자에게 표준으로 사용되는 강력한 무료 툴(개인적인 추천).
   • PSpice for TI (Texas Instruments): TI의 최신 IC 모델들이 기본 내장되어 있어 회로 설계 연구 시 유용한 툴이며 최근 무료로 제공함.
2. 수렴 에러(Convergence Error) 해결책: 시뮬레이션 돌릴 때 "Iteration limit reached" 에러가 난다면, 시뮬레이터 옵션에서 ABSTOL(전류 허용 오차)이나 RELTOL(상대 허용 오차) 값을 미세하게 조정하거나 수치해석 알고리즘을 Gear 모드로 변경해 보면 해결되는 경우가 많습니다.

5. 결론 및 요약

SPICE 시뮬레이션은 단순히 컴퓨터 프로그램을 조작하는 수준을 넘어, 제품 개발 주기를 단축하고 시제품 비용을 획기적으로 줄여주는 현대 전자공학의 필수 역량입니다.



기초적인 DC/AC/과도 해석부터 부품 오차를 감안한 몬테카를로 분석, 그리고 차세대 전력 반도체를 위한 서머 다이나믹 모델까지 SPICE의 활용 영역은 계속해서 확대되고 있습니다.



전자공학을 전공하는 대학생이나 IT/반도체 산업에 진출하고자 하는 입문자라면 SPICE의 작동 원리와 모델 특성을 정확히 이해하여 실제 회로 설계에 적용해 보길 권장합니다.



* LTSPICE는 인터넷 검색을 통해 알 수 있지만,  LTSPICE의 소개 및 사용법은 따로 연재할려고 합니다.
